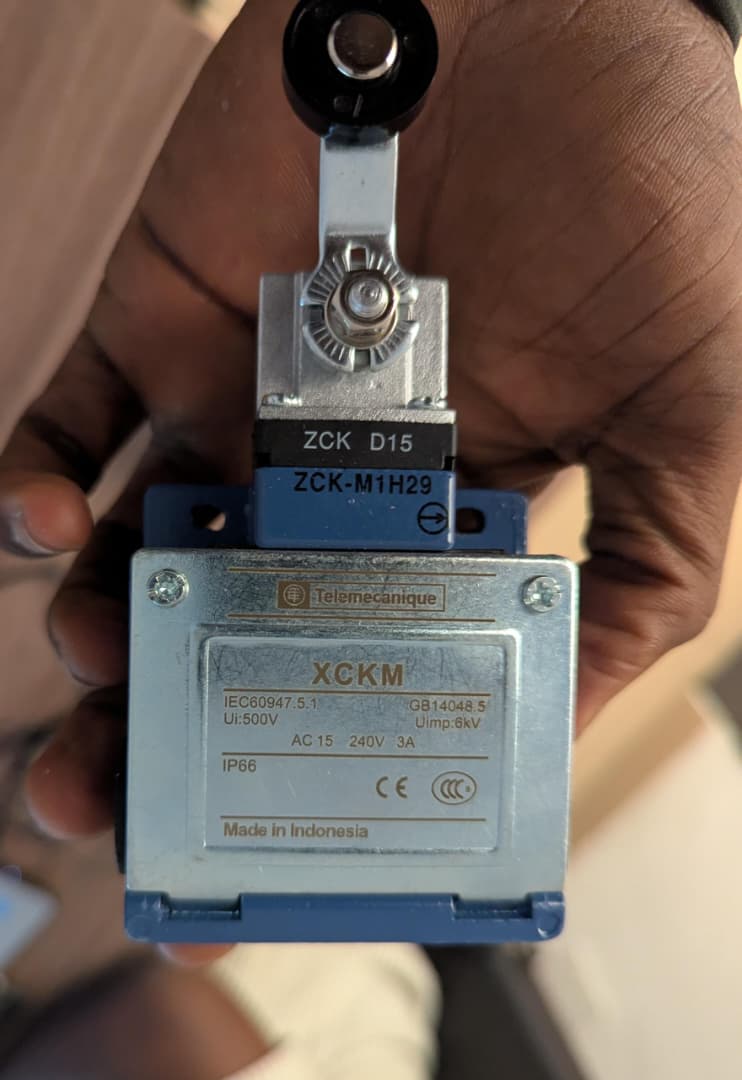

Interrupteur de fin de course XCKM
Electricité courant fort et faible
In stock
Price on request
Gamme : Télémécanique Limit switches XC Standard
Nom de gamme : Format standard
Type de produit ou équipement : Commutateur de fin de course
Nom de l'appareil : XCKM
Type de carter : Fixe
Type de tête : Tête rotative
Matière : Métal
matière du corps : Zamak
Mode de fixation : Par le corps
mouvement tête de commande : Tournant
type d'unité de commande : Levier à galet à rappel thermoplastique
type d'approche : Approche latérale, 2 directions
entrée de câble : 3 entrées taraudées pour presse-étoupe Pg 11
Nombre de pôles : 2
Description des contacts : 1 "O" + 1 "F"
Fonctionnement des contacts : À action brusque
Complémentaires mouvement d'attaque : Avec came 30°
raccordement électrique : Borniers à vis-étrier, capacité de serrage: 1 x 0,34?2 x 1,5 mm²
forme d'isolation entre contacts : Zb
type d'enclenchements : 1
Ouverture positive : Avec
couple minimum pour ouverture positive : 0,25 N.m
couple minimal d'actionnement : 0,1 N.m
vitesse d'attaque minimale : 0,01 m/min
vitesse d'attaque maximale : 1,5 m/s
désignation code des contacts : A300, AC-15 (Ue = 240 V), Ie = 3 A se conformer à EN/CEI 60947-5-1 appendix AQ300, DC-13 (Ue = 250 V), Ie = 0,27 A se conformer à EN/CEI 60947-5-1 appendix A
[Ithe] courant thermique d'emploi sous enveloppe : 10 A AC
[Ui] tension assignée d'isolement : 300 V se conformer à UL 508500 V (degré de pollution 3) se conformer à CEI 60947-1300 V se conformer à CSA C22.2 No 14
résistance maximale entre bornes : 25 MOhm conforming to IEC 60255-7 category 3
[Uimp] tension assignée de tenue aux chocs : 6 kV se conformer à CEI 606646 kV se conformer à CEI 60947-1
protection contre les courts-circuits : 10 A cartouche fusible, type gG
durée de vie électrique : 5000000 cycle, DC-13, inductive type de charge, 120 V, 4 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 24 V, 7 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C5000000 cycle, DC-13, inductive type de charge, 48 V, 10 W, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-1 appendix C
Endurance mécanique : 15000000 cycle
Largeur : 64 mm
Hauteur : 64 mm
Profondeur : 30 mm
Poids du produit : 0,28 kg
Description des bornes ISO n°1 : (21-22)NC(13-14)NO U = 500 V AC 15/ 240V 3A
